Trong các công trình xây dựng hiện đại, hệ thống máng cáp đóng vai trò quan trọng trong việc quản lý và bảo vệ dây cáp điện, cáp mạng, và cáp tín hiệu. Tuy nhiên, để hệ thống máng cáp hoạt động hiệu quả, các phụ kiện máng cáp là thành phần không thể thiếu. Chúng đảm bảo việc kết nối, chuyển hướng, và cố định hệ thống máng cáp, giúp tăng độ an toàn, thẩm mỹ, và tiết kiệm chi phí thi công. Bài viết này sẽ cung cấp thông tin chi tiết về phụ kiện máng cáp, bao gồm khái niệm, phân loại, ưu điểm, ứng dụng, tiêu chuẩn kỹ thuật, và báo giá tham khảo.

1. Phụ kiện máng cáp là gì?

Phụ kiện máng cáp là các thiết bị đi kèm, được để kết nối, định hình, và cố định các thành phần của hệ thống máng cáp điện. Chúng giúp hệ thống máng cáp hoạt động ổn định, tránh các sự cố như lỏng lẻo, lệch hướng, hoặc hư hỏng dây cáp trong quá trình vận hành. Phụ kiện máng cáp thường có kích thước nhỏ nhưng đóng vai trò quan trọng trong việc đảm bảo tính toàn vẹn và an toàn của hệ thống điện.

Máng cáp là hệ thống khay kín hoặc có lỗ thông gió, được sử dụng để chứa và bảo vệ dây cáp. Phụ kiện máng cáp hỗ trợ việc chuyển hướng, phân nhánh, hoặc cố định máng cáp vào tường, trần, hoặc sàn, phù hợp với các yêu cầu kỹ thuật của từng công trình.

2. Phân loại phụ kiện máng cáp

Phụ kiện máng cáp được chia thành nhiều loại dựa trên công năng và hình dạng. Dưới đây là các loại phụ kiện máng cáp phổ biến nhất:

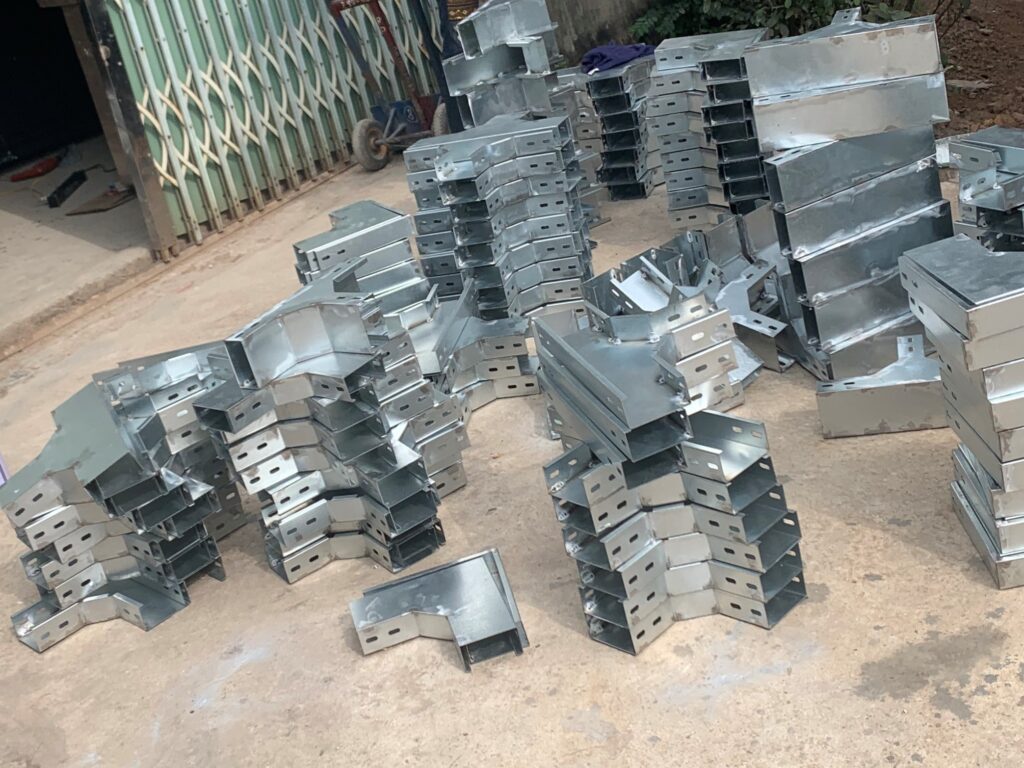

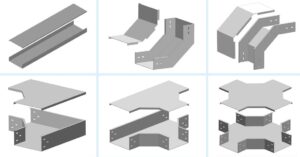

2.1. Phụ kiện chuyển hướng

• Co ngang (co L): chuyển hướng máng cáp vuông góc (90°) trên cùng một mặt phẳng, thường được sử dụng khi cần rẽ trái hoặc phải tại góc tường hoặc cột.

• Co lên (co trong, co bụng): chuyển hướng máng cáp vuông góc lên trên so với mặt phẳng ban đầu, phù hợp cho các công trình cần dẫn cáp lên tầng cao hơn.

• Co xuống (co ngoài, co lưng): chuyển hướng máng cáp vuông góc xuống dưới, thường dùng khi dẫn cáp xuống tầng thấp hơn hoặc khu vực dưới sàn.

• Tê máng cáp (cút T): chia hệ thống máng cáp thành ba hướng trên cùng một mặt phẳng, tương tự ngã ba đường giao thông.

• Thập máng cáp (cút chữ thập): chia máng cáp thành bốn hướng trên cùng một mặt phẳng, giống ngã tư.

• Chếch máng cáp: chuyển hướng máng cáp với góc lệch 45° hoặc 135°, phù hợp cho các công trình có thiết kế đặc thù.

2.2. Phụ kiện nối và giảm

• Nối máng cáp: kết nối các đoạn máng cáp thẳng với nhau để tạo thành hệ thống dài hơn.

• Giảm máng cáp: giảm chiều rộng hoặc chiều cao của máng cáp khi số lượng dây cáp giảm, đảm bảo tính thẩm mỹ và tiết kiệm vật liệu.

• Nối giảm trái/phải: kết nối máng cáp có kích thước khác nhau theo hướng trái hoặc phải.

2.3. Phụ kiện cố định

• Bát kẹp máng cáp: cố định máng cáp vào sàn bê tông, giá đỡ, hoặc thanh V lỗ.

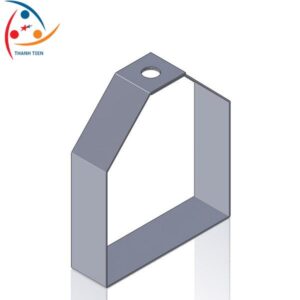

• Bát treo (quang treo): treo máng cáp lên trần nhà hoặc xưởng, thường kết hợp với ty ren.

• Thanh giá đỡ (thanh U, V lỗ): làm giá treo ty ren hoặc cố định máng cáp vào tường.

• Eke giá đỡ: bắt cố định máng cáp vào tường hoặc các vị trí đứng.

• Bu lông, đai ốc, ốc vít: liên kết các thành phần máng cáp và phụ kiện với nhau, đảm bảo độ chắc chắn.

2.4. Phụ kiện khác

• Nắp máng cáp: che kín mặt trên của máng cáp, bảo vệ dây cáp khỏi bụi bẩn, côn trùng, và tác động môi trường.

• Kẹp máng lưới: cố định dây cáp trong máng cáp dạng lưới, tránh xê dịch.

3. Ưu điểm của phụ kiện máng cáp

Phụ kiện máng cáp mang lại nhiều lợi ích thiết thực, giúp hoàn thiện hệ thống điện trong các công trình:

3.1. Đảm bảo an toàn

• Phụ kiện máng cáp giúp cố định và định hình hệ thống, ngăn ngừa tình trạng lỏng lẻo, lệch hướng, hoặc hư hỏng dây cáp.

• Chất liệu như thép mạ kẽm, inox 304, hoặc sơn tĩnh điện chống gỉ sét, đảm bảo an toàn trong môi trường ẩm ướt hoặc hóa chất.

3.2. Tăng tính linh hoạt

• Các phụ kiện như co ngang, co lên, co xuống, hoặc tê máng cáp cho phép chuyển hướng linh hoạt, phù hợp với mọi thiết kế công trình.

• Phụ kiện giảm máng giúp tối ưu kích thước máng cáp, tiết kiệm vật liệu khi số lượng dây cáp thay đổi.

3.3. Tiết kiệm thời gian và chi phí

• Thiết kế đơn giản, dễ lắp đặt bằng các công cụ như kìm cắt thép, tua vít, hoặc chìa vặn đai, giúp giảm thời gian thi công.

• Sử dụng phụ kiện đồng bộ giúp hạn chế phát sinh chi phí sửa chữa hoặc thay thế.

3.4. Tăng tính thẩm mỹ

• Phụ kiện được gia công chính xác, sơn tĩnh điện hoặc mạ kẽm, mang lại vẻ ngoài gọn gàng, phù hợp với các công trình yêu cầu thẩm mỹ cao như trung tâm thương mại, văn phòng.

3.5. Độ bền cao

• Vật liệu như inox 304 hoặc tôn mạ kẽm nhúng nóng có khả năng chống ăn mòn, phù hợp với cả môi trường trong nhà và ngoài trời.

4. Ứng dụng của phụ kiện máng cáp

Phụ kiện máng cáp được sử dụng trong nhiều loại công trình, bao gồm:

• Nhà máy, khu công nghiệp: quản lý cáp điện lớn, đảm bảo an toàn trong môi trường khắc nghiệt.

• Chung cư, tòa cao ốc: tổ chức dây cáp gọn gàng, tăng tính thẩm mỹ và an toàn.

• Trung tâm dữ liệu: hỗ trợ sắp xếp cáp mạng, cáp quang, dễ dàng bảo trì.

• Bệnh viện, trường học: đảm bảo hệ thống điện vận hành ổn định, an toàn cho người sử dụng.

• Công trình ngoài trời: sử dụng phụ kiện mạ kẽm nhúng nóng hoặc inox để chống ăn mòn.

5. Tiêu chuẩn kỹ thuật của phụ kiện máng cáp

Phụ kiện máng cáp phải đáp ứng các tiêu chuẩn kỹ thuật để đảm bảo an toàn và hiệu quả. Một số tiêu chuẩn phổ biến bao gồm:

• NEMA VE 1: quy định về thiết kế và sản xuất phụ kiện máng cáp, đảm bảo khả năng chịu tải và độ bền.

• IEC 61537: tiêu chuẩn quốc tế về hệ thống máng cáp và phụ kiện, yêu cầu về vật liệu, độ an toàn, và khả năng chống cháy.

• TCVN 9208:2012: tiêu chuẩn Việt Nam về lắp đặt cáp và dây dẫn điện, yêu cầu phụ kiện phải được làm từ thép chịu uốn, mạ kẽm hoặc sơn chống gỉ.

• ISO 9001: chứng nhận chất lượng sản xuất của các nhà cung cấp uy tín.

Một số phụ kiện còn được thiết kế đạt chứng nhận UL Listed (NEMA BI 50015), đảm bảo chất lượng và an toàn điện theo tiêu chuẩn quốc tế.

6. Báo giá phụ kiện máng cáp tham khảo

Giá phụ kiện máng cáp phụ thuộc vào loại phụ kiện, vật liệu, kích thước, và số lượng đặt hàng. Dưới đây là bảng giá tham khảo:

• Co ngang (co L) sơn tĩnh điện (200x100mm): 50.000 – 80.000 VNĐ/cái.

• Tê máng cáp (200x100mm): 70.000 – 120.000 VNĐ/cái.

• Co lên/co xuống (200x100mm): 60.000 – 100.000 VNĐ/cái.

• Nắp máng cáp (200x100mm): 30.000 – 50.000 VNĐ/m.

• Bát kẹp/treo (inox 304): 15.000 – 30.000 VNĐ/cái.

• Bu lông, đai ốc (M6, M8): 2.000 – 5.000 VNĐ/bộ.

Lưu ý: giá trên mang tính tham khảo, chưa bao gồm chi phí vận chuyển và lắp đặt. Để nhận báo giá chính xác, bạn nên liên hệ trực tiếp với các nhà cung cấp uy tín.

7. Làm thế nào để chọn phụ kiện máng cáp phù hợp?

Để chọn phụ kiện máng cáp phù hợp, bạn cần xem xét các yếu tố sau:

• Yêu cầu công trình: xác định loại phụ kiện (co, tê, bát treo) dựa trên hướng đi và vị trí lắp đặt máng cáp.

• Vật liệu: chọn phụ kiện sơn tĩnh điện cho môi trường trong nhà, mạ kẽm nhúng nóng hoặc inox 304 cho môi trường ngoài trời hoặc ẩm ướt.

• Kích thước: đảm bảo phụ kiện có kích thước tương thích với máng cáp (rộng, cao, dày).

• Tiêu chuẩn chất lượng: ưu tiên phụ kiện đạt chuẩn ISO 9001 hoặc UL Listed để đảm bảo an toàn và độ bền.

• Nhà cung cấp uy tín: chọn các đơn vị có kinh nghiệm, cung cấp sản phẩm đồng bộ và chính sách bảo hành rõ ràng (thường 24-36 tháng).

Kết luận

Phụ kiện máng cáp là yếu tố quan trọng giúp hoàn thiện hệ thống máng cáp, đảm bảo an toàn, thẩm mỹ, và hiệu quả cho các công trình điện. Với sự đa dạng về loại hình, vật liệu, và công năng, phụ kiện máng cáp đáp ứng mọi yêu cầu từ công trình dân dụng đến công nghiệp. Để đảm bảo chất lượng, hãy chọn sản phẩm từ các nhà cung cấp uy tín và yêu cầu bản vẽ kỹ thuật cùng chứng nhận tiêu chuẩn.

Nếu bạn đang có nhu cầu tìm phụ kiện máng cáp, đừng ngần ngại liên hệ ngay Thành Tiến để được tư vấn kỹ thuật, lựa chọn mẫu mã phù hợp và nhận báo giá chi tiết cho từng loại bản mã. Sự lựa chọn hôm nay sẽ là nền tảng bền vững cho công trình mai sau!
